رسم مخطط مثلث في فيزيو باستخدام بايثون

تُستخدم مخططات فيزيو على نطاق واسع لتوضيح العمليات وأعمال التدفقات والتصاميم. في هذه المقالة، ستتعلم كيف ترسم مثلثًا في مخطط فيزيو باستخدام بايثون.

سواء كنت تولد مخططات فنية أو تصور الهندسة برمجياً، تُظهر لك هذه الدليل خطوة بخطوة كيفية إنشاء شكل مثلث في VSDX باستخدام بضع سطور من كود بايثون.

يغطي هذا المقال الموضوعات التالية:

مكتبة رسم مخططات فيزيو بايثون لرسم مثلث

Aspose.Diagram for Python هو مكتبة قوية مصممة لإنشاء ومعالجة مخططات Visio برمجياً. إنها تبسط عملية رسم المخططات، بما في ذلك مخططات المثلثات. مع واجهتها البرمجية السهلة الاستخدام، يمكن للمطورين دمجها بسهولة في مشاريعهم. تدعم المكتبة أنواعاً مختلفة من المخططات وتقدم ميزات متقدمة للتخصيص. وهذا يجعلها خياراً مثالياً لأي شخص يتطلع لاستخدام صانع مخططات المثلثات بشكل فعال.

المتطلبات المسبقة

قبل أن تبدأ، تأكد من أنك قد قمت بتثبيت ما يلي:

  • بايثون 3.6+
  • Aspose.Diagram for Python عبر .NET
  • Aspose.PyDrawing (وحدة رسم متوافقة مع .NET تُستخدم بواسطة Aspose)

تركيب

للبدء في استخدام Aspose.Diagram for Python، تحتاج إلى تثبيت المكتبة. يمكنك تنزيلها من releases وتثبيتها باستخدام الأمر التالي:

pip install aspose-diagram-python

خطوة بخطوة: رسم مثلث في فيزيو

  • قم بتحميل ملف Visio موجود (أو إنشاء ملف جديد).
  • حدد نقاط المثلث.
  • ارسم المثلث كخط متعدد.
  • احفظ الرسم التخطيطي المحدث.

الآن، دعونا نحول هذه الخطوات إلى كود بايثون باستخدام Aspose.Diagram لبايثون.

كيفية رسم مخطط مثلث في فيزيو باستخدام بايثون

اتبع هذه الخطوات لرسم رسم بياني مثلث في فيزيو باستخدام بايثون مع Aspose.Diagram لبايثون:

  1. أنشئ مخططًا جديدًا باستخدام فئة Diagram.
  2. حدد نقاط المثلث في مصفوفة PointF.
  3. ارسم المثلث باستخدام طريقة drawpolyline() .
  4. احفظ الرسم باستخدام طريقة save() بتنسيق Visio.

إليك مقتطف الشيفرة بلغة بايثون الذي ينفذ هذه الخطوات:

import aspose.diagram as visio
from aspose.pydrawing import PointF

# إنشاء مخطط جديد
diagram = visio.Diagram()

# حدد النقاط باستخدام aspose.pydrawing.PointF
points = [
    PointF(1.0, 1.0),
    PointF(5.0, 1.0),
    PointF(3.0, 4.464),
    PointF(1.0, 1.0)  # Close the triangle
]

# ارسم مثلثًا كخط متعرج على الصفحة الأولى
diagram.pages[0].draw_polyline(
    pin_x=1.0,  # Center X
    pin_y=1.0,  # Center Y
    width=2.0,  # Width of the shape
    height=2.0,  # Height of the shape
    points=points  # List of [x, y] coordinates
)

# احفظ الرسم البياني
diagram.save("DrawTriangleInPage_out.vsdx", visio.SaveFileFormat.VSDX)

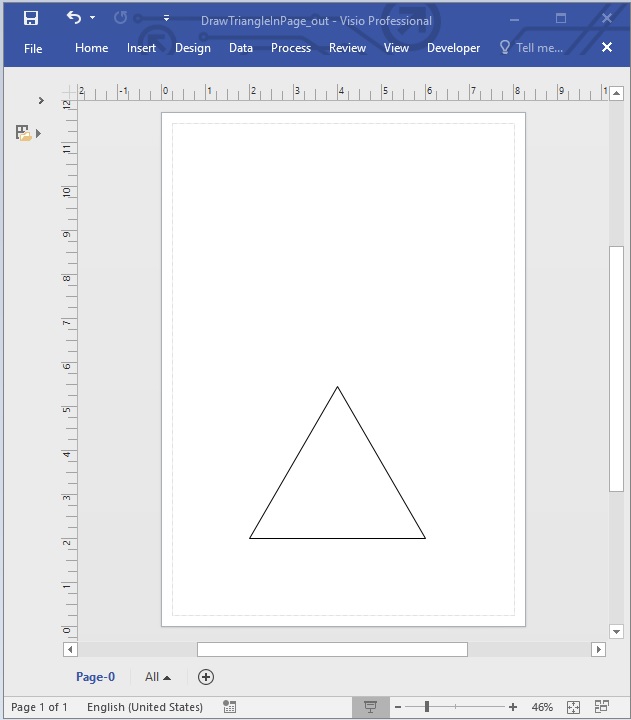

كيف ترسم مخطط مثلث في فيزيو باستخدام بايثون

كيف ترسم مخطط مثلث في فيزيو باستخدام بايثون.

فهم الفئات الأساسية والطرق

  • المخطط: يمثل ملف مخطط .vsdx فيزيو.

  • PointF(x, y): يمثل إحداثيات ثنائية الأبعاد. نستخدم أربع نقاط لإغلاق المثلث من خلال تكرار نقطة البداية.

  • drawpolyline: يضيف شكل مضلع مخصص باستخدام الأبعاد والنقاط المحددة.

  • save(filename, format): تحفظ بيانات الرسم في الملف بالتنسيق المحدد.

يمكن تمديد هذا النهج لرسم أي مضلع أو شكل مخصص استنادًا إلى الإحداثيات.

احصل على ترخيص مجاني

قم بزيارة صفحة الترخيص للحصول على ترخيص مؤقت مجاني. من السهل البدء، ويمكنك تجربة جميع الميزات التي تقدمها Aspose. لا تفوت هذه الفرصة!

صانع مخططات مثلث فيزيو: موارد مجانية

بالإضافة إلى إنشاء الأشكال في مخطط Visio، نشجعك على الاطلاع على الموارد الإضافية المتاحة على موقع Aspose. يمكن أن تساعدك هذه الموارد في تعزيز فهمك ومهاراتك في استخدام Aspose.Diagram for Python.

خاتمة

في هذا المنشور بالمدونة، استكشفنا كيفية رسم مخطط مثلث في فيزيو باستخدام بايثون. ناقشنا فوائد استخدام Aspose.Diagram لبايثون، بما في ذلك سهولة الاستخدام والميزات القوية. نشجعك على استكشاف المزيد حول Aspose.Diagram لبايثون وتعزيز قدراتك في الرسم البياني.

إذا كان لديك أي أسئلة أو تحتاج إلى مزيد من المساعدة، يرجى عدم التردد في التواصل معنا في منتدى الدعم المجاني.
