Triangle DiagramをVisioでPythonを使って描画する

Visio 図は、プロセス、ワークフロー、およびデザインを示すために広く使用されています。この記事では、Python を使用して Visio 図に三角形を描く方法を学びます。

技術的な図を生成する場合でも、幾何学をプログラム的に可視化する場合でも、このステップバイステップのガイドは、わずか数行のPythonコードでVSDX形式の三角形を作成する方法を示しています。

この記事では、以下のトピックについて説明します：

Python Visio 図面ライブラリで三角形を描く

Aspose.Diagram for Python は、Visio ダイアグラムをプログラム的に作成および操作するために設計された強力なライブラリです。三角形ダイアグラムを描画するプロセスを簡素化します。使いやすい API を備えているため、開発者は簡単にプロジェクトに統合できます。このライブラリはさまざまなダイアグラムタイプをサポートし、カスタマイズのための高度な機能を提供します。これにより、三角形ダイアグラムメーカーを効果的に使用したい人にとって理想的な選択肢となります。

前提条件

始める前に、次のものをインストールしていることを確認してください：

  • Python 3.6+
  • Aspose.Diagram for Python via .NET
  • Aspose.PyDrawing (Asposeによって使用される.NET互換の描画モジュール)

インストール

Aspose.Diagram for Pythonを始めるには、ライブラリをインストールする必要があります。 releases からダウンロードして、次のコマンドを使用してインストールできます：

pip install aspose-diagram-python

ステップバイステップ: Visioで三角形を描く

  • 既存の Visio ファイルを読み込む (または新しいファイルを作成します)。
  • 三角形の点を定義します。
  • 三角形をポリラインとして描いてください。
  • 更新された図を保存してください。

今、これらの手順をAspose.Diagram for Pythonを使用してPythonコードに変換しましょう。

Visioで三角形の図をPythonを使用して描く方法

Visioで三角形の図を描くために、Pythonを使用してAspose.Diagram for Pythonを使って次の手順に従ってください：

  1. Diagram クラスを使用して新しい図を作成します。
  2. PointF 配列で三角形のポイントを定義します。
  3. drawpolyline() メソッドを使用して三角形を描いてください。
  4. save() メソッドを使用して、Visio 形式で図を保存します。

ここに、これらのステップを実装したPythonコードのスニペットがあります：

import aspose.diagram as visio
from aspose.pydrawing import PointF

# 新しい図を作成してください。
diagram = visio.Diagram()

# aspose.pydrawing.PointFを使用してポイントを定義します。
points = [
    PointF(1.0, 1.0),
    PointF(5.0, 1.0),
    PointF(3.0, 4.464),
    PointF(1.0, 1.0)  # Close the triangle
]

# 最初のページにポリラインとして三角形を描いてください。
diagram.pages[0].draw_polyline(
    pin_x=1.0,  # Center X
    pin_y=1.0,  # Center Y
    width=2.0,  # Width of the shape
    height=2.0,  # Height of the shape
    points=points  # List of [x, y] coordinates
)

# Save diagram
diagram.save("DrawTriangleInPage_out.vsdx", visio.SaveFileFormat.VSDX)

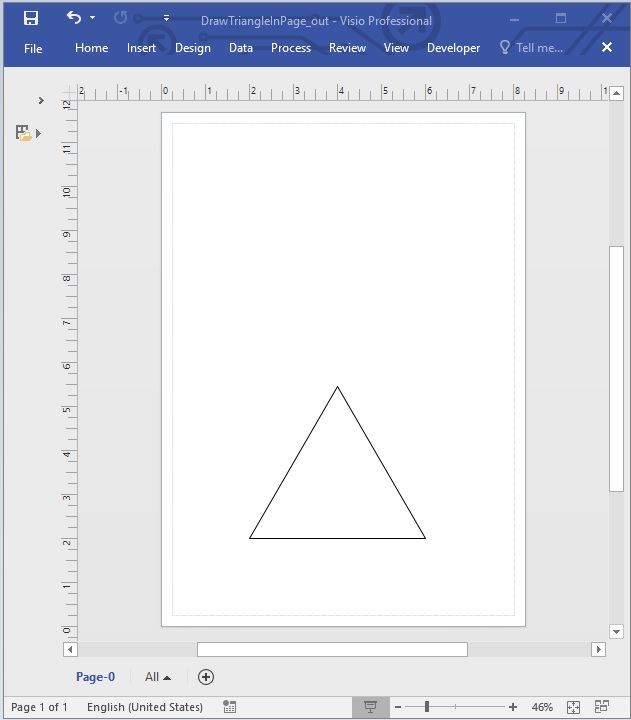

Visioで三角形ダイアグラムを描く方法をPythonを使って

How to Draw a Triangle Diagram in Visio using Python.

キー クラスとメソッドの理解

  • 図: .vsdx Visio 図面ファイルを表します。

  • PointF(x, y): 2D座標を表します。三角形を閉じるために、始点を繰り返して4つの点を使用します。

  • drawpolyline: 指定された寸法とポイントを使用してカスタムポリラインシェイプを追加します。

  • save(filename, format): 図のデータを指定された形式のファイルに保存します。

このアプローチは、座標に基づいて任意の多角形やカスタム形状を描くために拡張できます。

無料ライセンスを取得する

ライセンスページにアクセスして、無料の一時ライセンスを取得してください。始めるのは簡単で、Asposeが提供するすべての機能を体験できます。この機会をお見逃しなく！

Visio トライアングル ダイアグラム メーカー: 無料リソース

Visio ダイアグラムで図形を作成することに加えて、Aspose ウェブサイトで入手可能な追加リソースを確認することをお勧めします。これらのリソースは、Aspose.Diagram for Python を使用する際の理解とスキルをさらに向上させるのに役立ちます。

結論

このブログ投稿では、Pythonを使用してVisioで三角形の図を描く方法を説明しました。Aspose.Diagram for Pythonを使用する利点について、使いやすさや強力な機能を含めて議論しました。Aspose.Diagram for Pythonについてさらに探求し、図形作成能力を向上させることをお勧めします。

ご質問がある場合やさらに支援が必要な場合は、無料サポートフォーラムにお気軽にお問い合わせください。
